Generatore di vapore TFI, avente pressione di esercizio massima da 5 bar o 11,77 bar, (400V+ N), a tubi di fumo, fondo bagnato con inversione di fiamma, nr. 3 giri di fumo. La costruzione è orizzontale circolare.

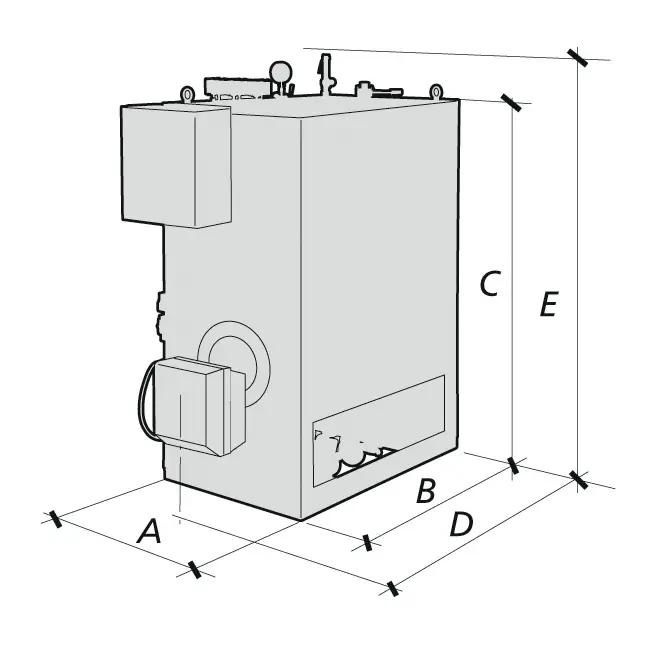

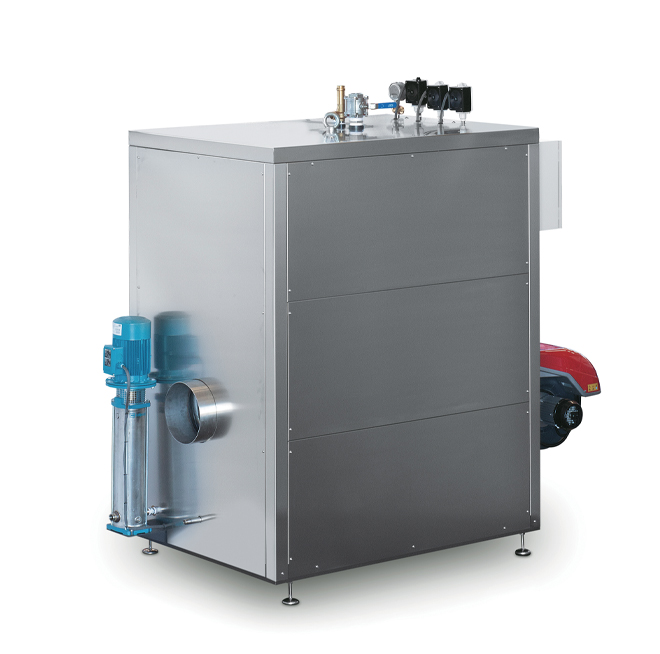

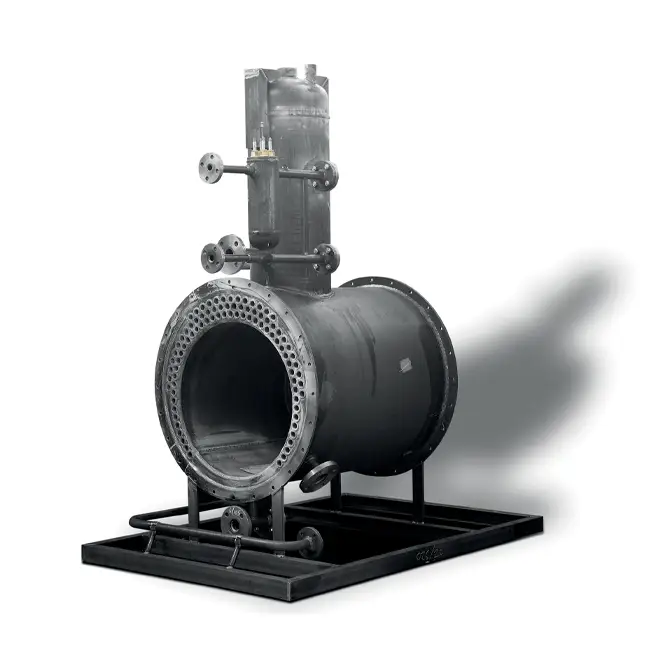

CIÒ CHE PIÙ CONTRADDISTINGUE QUESTO GENERATORE, È UN DOPPIO FONDO BREVETTATO INSTALLATO NELLA PARTE ANTERIORE AD INTERCAPEDINE, CON CIRCOLAZIONE NATURALE D’ACQUA, COMPLETAMENTE ISPEZIONABILE, CHE RACCHIUDE LA CAMERA DI COMBUSTIONE ANDANDO COSÌ AD AUMENTARE IL RENDIMENTO POICHÉ LA FIAMMA È TOTALMENTE IMMERSA NELLA PARTE BAGNATA. CON QUESTO SISTEMA NON CI SONO PIGIATE REFRATTARIE NELLA CAMERA DI COMBUSTIONE.
BASAMENTO E TELAIO
Il generatore è alloggiato su una robusta struttura in ferro profilato sulla base della quale vengono montati gli accessori di alimentazione, il quadro elettrico di comando è fissato su di un robusto telaio.
RACCORDO EVACUAZIONE FUMI
Il raccordo di evacuazione fumi è ricavato in corrispondenza della parte posteriore.
ISOLAMENTO TERMICO
L’isolamento termico del corpo cilindrico è realizzato con materassini in lana minerale dello spessore di 80 mm. L’isolazione è protetta da lamiera di acciaio inox.
VALVOLAME E ACCESSORI
– Nr. 1 indicatore di livello in acciaio con livellette per la lettura a riflessione e rispettive valvole di chiusura.
– Nr. 1 sifone portamanometro con rubinetto a 3 vie con flangetta di prova.
– Nr. 1 manometro Ø.100 scala 0÷16 Bar
– Nr. 1 valvola di sicurezza qualificata con certificazione PED a molla
– Nr. 1 valvola a leva di presa vapore principale.
– Nr. 1 gruppo di scarico composto da nr. 1 valvola di intercettazione e da nr. 1 scarico automatico in acciaio inox programmabile a tempo (optional).
– Nr. 1 piastra in lamiera per il fissaggio del bruciatore al generatore.
GRUPPO ALIMENTAZIONE ACQUA
Il gruppo di alimentazione completamente assemblato sul generatore è costituito da:
– Nr. 1 elettropompa centrifuga ad asse orizzontale direttamente accoppiata ad un motore elettrico trifase di adeguata potenza atta per l’alimentazione del suddetto generatore con acqua alla temperatura di 80°C e dimensionata secondo le vigenti norme. Le protezioni del motore sono inserite nel quadro elettrico.
– Nr. 1 gruppo di alimentazione composto da nr. 1 valvola di intercettazione e da nr. 2 valvole di ritegno in acciaio inox.
REGOLAZIONE E SICUREZZA DEL LIVELLO E DELLA PRESSIONE
– Autoregolatore del livello dell’acqua a sonde a funzionamento elettronico atto a comandare la elettropompa di alimentazione onde mantenere l’acqua in caldaia ad un livello ottimale composto da: nr. 1 elettrodo minimo livello nel generatore (marcia della pompa di alimentazione), nr. 1 elettrodo massimo livello in caldaia (arresto della pompa di alimentazione).
– Sonde elettroniche di sicurezza per la segnalazione del basso livello e blocco del funzionamento del bruciatore ed azionare un segnale di allarme visivo ed uno acustico al verificarsi di un abbassamento del livello dell’acqua in caldaia al di sotto del livello minimo. Al ripristino del livello normale, un apposito pulsante, posto sul quadro elettrico di comando e azionabile manualmente, consente la ripresa del funzionamento.
– Pressostato di sicurezza e blocco atto a bloccare il funzionamento del bruciatore e azionare un segnale di allarme visivo ed uno acustico al superamento della pressione massima consentita. Un apposito pulsante, posto sul quadro elettrico di comando e azionabile manualmente, consente la ripresa del funzionamento dopo che la pressione è scesa di almeno 1 bar.
– Pressostato di funzionamento per l’accensione e lo spegnimento del bruciatore, alle pressioni prefissate, con scala di regolazione e differenziale regolabili.
– Pressostato di funzionamento II° fiamma per l’accensione, modulazione e spegnimento della seconda fiamma del bruciatore.
IMPIANTO ELETTRICO
Quadro elettrico di comando CE in cassetta stagna IP 55 (CEI EN 60529), con chiusura a norme DIN con chiave ad impronta, comprendente:
– Interruttore generale blocco porta.
– Teleruttore con termica a protezione del motore elettropompa.
– Teleruttore con termica a protezione del gruppo di combustione.
– Interruttori automatici di protezione linee di potenza e circuiti di comando.
– Comandi per il funzionamento della pompa di alimentazione.
– Comandi per il funzionamento del bruciatore.
– Relè per il funzionamento elettronico dell’autoregolatore e della sonda di sicurezza e blocco.
– Pulsante di sblocco.
– Segnalatori luminosi di funzionamento, blocco e corrente al quadro.
– Segnalatore acustico di blocco sonda, pressostato di sicurezza, alta temperatura e blocco bruciatore.
– Morsettiera di collegamento.
Garanzia: 5 anni per corpo caldaia, 2 anni per gli accessori, franco fabbrica. Bruciatore: garanzia del costruttore.
